STM32F103C8T6单片机最小开发板控制RA8889软件说明 作者：Harchy 发表日期：2023-05-17 来源：菱致电子浏览：

上节介绍了STM32F103C8T6最小开发板连接RA8889这块开发板的硬件连接，接下来介绍一下软件部份。

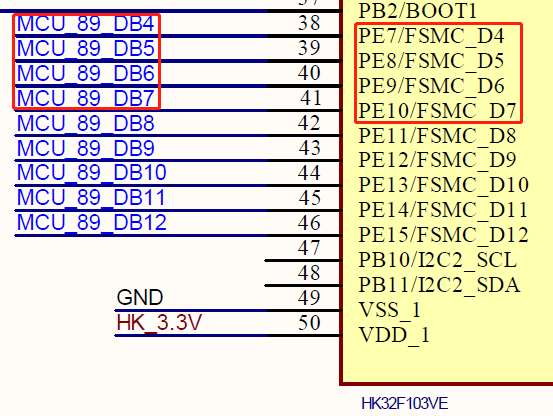

RA8889开发板中，单片机与其是有连接的，故我们需要先在其上面跑一下初始化，将连接的引脚设定为浮空状态，PE7~10做一下初始化设定。

void GPIO_Configuration_Ex_SPI(void) //外接SPI配置DB4~7/PE7~10为悬空状态

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE , ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_Init(GPIOE, &GPIO_InitStructure);

}

开发板上的MCU是STM32F103VET6 或者兼容，做一下基本初始化即可：

/* System Clocks Configuration */

RCC_Configuration();

delay_init(72);

GPIO_Configuration();

NVIC_Configuration();

/* Enable the FSMC Clock */

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC, ENABLE);

delay_ms(1);

RA8889_HW_Reset(); //RA8889硬件复位

GPIO_Configuration_Ex_SPI(); //使用外部SPI 4线配置，悬空状态

while(1);

这样做好之后，开发板的硬件只要按要求接好PS0~2的高低电平，就可以通过外部的单片机控制板上的RA8889了。

RA8889核心文件先移植进来，

配置好STM32F103C8T6的GPIO:

GPIO_Configuration();

void GPIO_Configuration(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC , ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13; //推挽輸出：LED1 -> PC13

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(GPIOC, &GPIO_InitStructure);

RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA , ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; //RA8889_RESET:PA8

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(GPIOA, &GPIO_InitStructure);

RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB , ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_14|GPIO_Pin_15; //推挽輸出: NSS,MOSI,SCK

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(GPIOB, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13; //输入悬空：MISO

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_Init(GPIOB, &GPIO_InitStructure);

}

对SPI进行初始化：SPI4_Init();
需要检查RA8889_MCU_IF.c的代码，有可能需要作相应要变定义。

在这里要强调一点，请确保每个函数都有效，通信才可能正常。若有个别函数编译后过不去，那么需要检查。

#ifdef Serial_4

void SPI4_Delay(void)

{

unsigned char t;

t=Serial_t;

while(t!=0)

{

t--;

}

}

void SPI4_Init(void)

{

Set_SPI4_ZCS; // GPIO_SetBits(GPIOE, GPIO_Pin_7);

Set_SPI4_SDO; // GPIO_SetBits(GPIOE, GPIO_Pin_8);

Set_SPI4_SDA; // GPIO_SetBits(GPIOE, GPIO_Pin_9);

Set_SPI4_SCL; // GPIO_SetBits(GPIOE, GPIO_Pin_10);

}

///******************************************************************************

//SPI_Write()

//******************************************************************************/

void SPI4_Write(unsigned char dat)

{

unsigned char t = 8;

Set_SPI4_SDO; //GPIO_SetBits(GPIOE, GPIO_Pin_8);

do

{

if ((dat & 0x80)==0x80)

{

Set_SPI4_SDA;// GPIO_SetBits(GPIOE, GPIO_Pin_9);

}

else

{

Reset_SPI4_SDA;//GPIO_ResetBits(GPIOE, GPIO_Pin_9);

}

dat <<= 1;

Reset_SPI4_SCL;//GPIO_ResetBits(GPIOE, GPIO_Pin_10);

SPI4_Delay();

Set_SPI4_SCL;//GPIO_SetBits(GPIOE, GPIO_Pin_10);

SPI4_Delay();

} while ( --t != 0 );

Set_SPI4_SCL;//GPIO_SetBits(GPIOE, GPIO_Pin_10);

Set_SPI4_SDA;//GPIO_SetBits(GPIOE, GPIO_Pin_9);

}

///******************************************************************************

//SPI_Read()

//******************************************************************************/

unsigned char SPI4_Read(void)

{

unsigned char dat=0;

unsigned char temp=0;

unsigned char t = 8;

do

{

Reset_SPI4_SCL;//GPIO_ResetBits(GPIOE, GPIO_Pin_10);

SPI4_Delay();

dat <<= 1;

temp=Read_SPI4_SDO;//temp=GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_8);

if ( temp==0x01 )

{

dat++;

}

Set_SPI4_SCL;//GPIO_SetBits(GPIOE, GPIO_Pin_10);

SPI4_Delay();

} while ( --t != 0 );

return dat;

}

void LCD_DataWrite(unsigned char Data)

{

Reset_SPI4_ZCS;//GPIO_ResetBits(GPIOE, GPIO_Pin_7);

Set_SPI4_SDO;//GPIO_SetBits(GPIOE, GPIO_Pin_8);

Set_SPI4_SDA;//GPIO_SetBits(GPIOE, GPIO_Pin_9);

Set_SPI4_SCL;//GPIO_SetBits(GPIOE, GPIO_Pin_10);

SPI4_Write(0x80);

SPI4_Write(Data);

SPI4_Delay();

Set_SPI4_ZCS;//GPIO_SetBits(GPIOE, GPIO_Pin_7);

SPI4_Delay();

}

unsigned char LCD_DataRead(void)

{

unsigned char Data;

GPIO_InitTypeDef GPIO_InitStructure;

Set_SPI4_SDO;// GPIO_SetBits(GPIOE, GPIO_Pin_8);

Set_SPI4_SDA;// GPIO_SetBits(GPIOE, GPIO_Pin_9);

Set_SPI4_SCL;// GPIO_SetBits(GPIOE, GPIO_Pin_10);

Reset_SPI4_ZCS;// GPIO_ResetBits(GPIOE, GPIO_Pin_7);

SPI4_Write(0xc0);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //块腶

GPIO_Init(GPIOE, &GPIO_InitStructure);

Data = SPI4_Read();

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(GPIOE, &GPIO_InitStructure);

SPI4_Delay();

Set_SPI4_ZCS;//GPIO_SetBits(GPIOE, GPIO_Pin_7);

return Data;

}

unsigned char LCD_StatusRead(void)

{

unsigned char Data;

GPIO_InitTypeDef GPIO_InitStructure;

Set_SPI4_SDO;// GPIO_SetBits(GPIOE, GPIO_Pin_8);

Set_SPI4_SDA;// GPIO_SetBits(GPIOE, GPIO_Pin_9);

Set_SPI4_SCL;// GPIO_SetBits(GPIOE, GPIO_Pin_10);

Reset_SPI4_ZCS;// GPIO_ResetBits(GPIOE, GPIO_Pin_7);

SPI4_Delay();

SPI4_Write(0x40);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //块腶

GPIO_Init(GPIOE, &GPIO_InitStructure);

Data = SPI4_Read();

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(GPIOE, &GPIO_InitStructure);

SPI4_Delay();

Set_SPI4_ZCS;// GPIO_ResetBits(GPIOE, GPIO_Pin_7);

return Data;

}

void LCD_CmdWrite(unsigned char cmd)

{

Set_SPI4_SDO;// GPIO_SetBits(GPIOE, GPIO_Pin_8);

Set_SPI4_SDA;// GPIO_SetBits(GPIOE, GPIO_Pin_9);

Set_SPI4_SCL;// GPIO_SetBits(GPIOE, GPIO_Pin_10);

Reset_SPI4_ZCS;//GPIO_ResetBits(GPIOE, GPIO_Pin_7);

SPI4_Delay();

SPI4_Write(0x00);

SPI4_Write(cmd);

SPI4_Delay();

Set_SPI4_ZCS;//GPIO_SetBits(GPIOE, GPIO_Pin_7);

SPI4_Delay();

}

#endif

接下来对RA8889进行初始化，RA8889_Initial(); 这部份在此不详细展开，请参考官方资料说明文档。

做完之后就可以执行演示代码，在API_Demo();里面，查看各种显示效果了！

下载链接：请见附件。提取码均为 STM-SPI
